Protocolo H323

Protocolo H323

H.323 es una recomendación del ITU-T (International Telecommunication Union), que define los protocolos para proveer sesiones de comunicación audiovisual sobre paquetes de red. Es utilizado comúnmente para Voz sobre IP y para videoconferencia basada en IP. Entre los que conforman la topología clásica de una red basada en H-323 tenemos:

  • Portero: realiza el control de llamada en una zona. Traduce direcciones, ofrece servicio de directorio, control de admisión de terminales, control de consumo de recursos y procesa la autorización de llamadas, así como también puede encaminar la señalización.
  • Pasarela: es el acceso a otras redes, de modo que realiza funciones de convertir los datos y traducción de señalización.

§ MCU: soporte multiconferencia. Se encarga de la negociación de capacidades

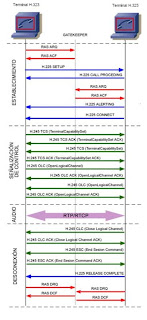

Una Llamada en H323 se hace en 4 fases:

1. ESTABLECIMIENTO

· En esta fase lo uno de los terminales se registra en el gatekeeper utilizando el protocolo RAS (Registro, admisión y estado).

· Posteriormente utilizando el protocolo H.225 se manda un mensaje de SETUP para iniciar una llamada H.323

· El terminal llamado contesta con un CALL PROCEEDING advirtiendo del intento de establecer una llamada.

· En este momento el segundo terminal tiene que registrarse con el gatekeeper utilizando el protocolo.

· El mensaje ALERTING indica el inicio de la fase de generación de tono.

· Y por último CONNECT indica el comienzo de la conexión.

2. SEÑALIZACIÓN DE CONTROL

· En esta fase se abre una negociación mediante el protocolo H.245, el intercambio de los mensajes entre los dos terminales establecen quién será master y quién slave, las capacidades de los participantes y codecs de audio y video a utilizar.

3. AUDIO
Los terminales inician la comunicación y el intercambio de audio (o video) mediante el protocolo RTP/RTCP.

4. DESCONEXIÓN

· En esta fase cualquiera de los participantes activos en la comunicación puede iniciar el proceso de finalización de llamada mediante mensajes CloseLogicalChannel y EndSessionComand de H.245.

· Posteriormente utilizando H.225 se cierra la conexión con el mensaje RELEASE



Stack de Protocolos
